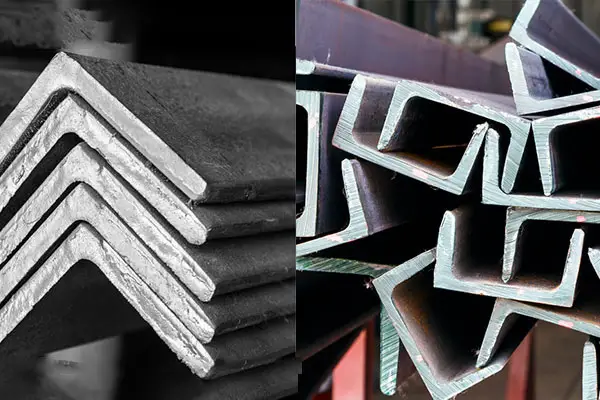

نبشی و ناودانی چه تفاوتهایی با هم دارند؟
در صنعت ساختوساز، انتخاب مناسب مصالح میتواند تأثیر زیادی بر استحکام و طول عمر سازهها داشته باشد. یکی از مهمترین مقاطع فولادی که در بسیاری از سازهها استفاده میشود، نبشی و ناودانی هستند. این دو پروفیل فولادی بهطور عمده در ساخت و تعمیر انواع سازهها و ماشینآلات به کار میروند. با اینکه هر دو مقطع فولادی دارای کاربردهایی مشابه در صنعت ساختوساز هستند، تفاوتهای چشمگیری از نظر شکل، ابعاد، روش تولید و کاربرد دارند که آگاهی از آنها میتواند به تصمیمگیری صحیح در پروژههای ساختوساز کمک کند.
Thank you for reading this post, don't forget to subscribe!در این مقاله، قصد داریم به بررسی کامل تفاوتهای نبشی و ناودانی پرداخته و ویژگیها، انواع، کاربردها و روشهای تولید آنها را بررسی کنیم. همچنین، با توجه به تفاوتهای موجود، به شما کمک خواهیم کرد تا انتخاب بهتری داشته باشید.
نبشی چیست؟ بررسی جامع ویژگیها، انواع و کاربردهای آن
نبشی یکی از پرکاربردترین مقاطع فولادی است که در صنایع مختلف بهویژه در صنعت ساختوساز، استفاده فراوانی دارد. این پروفیل فولادی از دو قطعه مستطیلی شکل تشکیل شده که عمود بر یکدیگر قرار دارند و در بیشتر مواقع بهصورت L شکل تولید میشود. نبشیها معمولاً در طولهای 6 متر و 12 متر و با ضخامتهای 3 تا 35 میلیمتر در بازار موجود هستند.
ویژگیهای نبشی
نبشیها از نظر ظاهری بهطور معمول به شکل حرف “L” بوده و در دو نوع بال مساوی و بال نامساوی تولید میشوند. این ویژگیها تأثیر زیادی بر کاربرد آنها در سازهها دارد. بهطور کلی نبشیها به دو دسته تقسیم میشوند:
- نبشی بال مساوی: در این نوع، هر دو بال نبشی اندازه برابر دارند و بیشتر در ساخت خرپاها و اتصال قطعات به یکدیگر کاربرد دارند.
- نبشی بال نامساوی: در این نوع، طول بالها با هم برابر نیست و در برخی موارد خاص که نیاز به استحکام بیشتری در یک جهت باشد، استفاده میشود.
انواع نبشی
نبشیها بر اساس روش تولید و جنس میتوانند به انواع مختلف تقسیم شوند:
- نبشی فابریک: این نوع از نبشیها از بیلت فولادی تولید میشوند و بهطور مستقیم از دستگاه نورد گرم عبور میکنند تا شکل نهایی آنها بهدست آید.
- نبشی پرسی: این نوع نبشیها از ورق فولادی ساخته میشوند که پس از طی مراحل پرسکاری به شکل “L” درمیآید.
کاربردهای نبشی
نبشیها در کاربردهای مختلفی در صنعت ساختوساز بهکار میروند. مهمترین کاربردهای نبشی عبارتند از:
- اتصال سازهها به یکدیگر: نبشیها معمولاً برای اتصال قطعات مختلف سازهها مانند پلها، ستونها و خرپاها به یکدیگر استفاده میشوند.
- ساخت دکلها و ماشینآلات: نبشیها در ساخت دکلهای انتقال نیرو، ماشینآلات صنعتی و سازههای سبک کاربرد دارند.
- ساخت سازههای فولادی: نبشیها برای ساخت اسکلتهای فولادی و اتصال اعضای مختلف آنها به یکدیگر بسیار مفید هستند.
مزایای نبشی
- مقاومت بالا در برابر فشار و تنش: نبشیها میتوانند فشارهای زیاد را تحمل کنند و برای سازههای حساس و پرتنش مناسب هستند.
- تنوع در ابعاد و ضخامت: با توجه به نیاز پروژه، نبشیها در ابعاد و ضخامتهای مختلف قابل سفارش هستند.
ناودانی چیست؟ ویژگیها، انواع و کاربردهای ناودانی
ناودانی یکی دیگر از مقاطع فولادی است که بهطور گسترده در صنعت ساختمان و سازهها استفاده میشود. ناودانیها بهطور کلی از یک جان و دو بال تشکیل میشوند که بسته به طراحی، میتوانند بهصورت U یا C شکل تولید شوند. این مقاطع فولادی بهویژه در ساخت ستونها، پایهها و اسکلتهای فلزی به کار میروند.
ویژگیهای ناودانی
ناودانیها نیز مانند نبشیها از فولاد ساخته میشوند، اما تفاوت اصلی آنها در شکل ظاهری است. ناودانیها بهصورت دو بال موازی و یک جان طراحی میشوند. این ویژگی آنها را برای تحمل بارهای فشاری و خمشی مناسب میکند.
انواع ناودانی
ناودانیها بهطور کلی به دو دسته فابریک و پرسی تقسیم میشوند:
- ناودانی فابریک: این نوع ناودانیها از ابتدا شکل نهایی خود را بهدست میآورند و در تولید آنها از نورد گرم یا سرد استفاده میشود.
- ناودانی پرسی: در این نوع ناودانیها، ورق فولادی در ابتدا بهصورت صاف تولید شده و سپس در مرحله پرسکاری به شکل نهایی درآمده و به شکل ناودانی تبدیل میشود.
کاربردهای ناودانی
ناودانیها عمدتاً در موارد زیر بهکار میروند:
- ساخت ستونها و پایههای سازهای: ناودانیها برای ساخت ستونها و سازههای نگهدارنده مانند دکلها و پایهها مناسب هستند.
- اسکلت فلزی ساختمانها: ناودانیها در اسکلتهای فولادی بهویژه در سازههای سبک فولادی استفاده میشوند.
- ساخت ماشینآلات سنگین: در ساخت سازههای صنعتی و ماشینآلات سنگین نیز از ناودانیها استفاده میشود.
مزایای ناودانی
- مقاومت بالا در برابر کشش و فشردگی: ناودانیها به دلیل ساختار خاص خود مقاومت بالایی در برابر نیروهای کششی و فشاری دارند.
- مناسب برای سازههای سبک: به دلیل شکل خاص و سبکی که دارند، ناودانیها برای ساخت سازههای سبک و صنعتی بسیار مناسب هستند.
تفاوتهای ظاهری و کاربردی نبشی و ناودانی
1. تفاوت در شکل ظاهری
- نبشیها دارای دو بال عمود بر هم هستند و بهصورت L شکل تولید میشوند.
- ناودانیها دارای دو بال موازی یا مخروطی هستند و بهصورت U یا C شکل تولید میشوند.
2. تفاوت در ابعاد و اندازهها
- نبشیها معمولاً در طولهای 6 تا 12 متر و ضخامتهای 3 تا 35 میلیمتر تولید میشوند.
- ناودانیها معمولاً دارای ارتفاع بالهایی بین 30 تا 400 میلیمتر و سایزهایی از 8 تا 16 هستند.
3. تفاوت در کاربردها
- نبشیها بیشتر برای اتصال قطعات سازهای، ساخت خرپا، ستونها و پلها به کار میروند.
- ناودانیها بیشتر در ساخت اسکلتهای فلزی، ستونها، پایهها و سازههای صنعتی استفاده میشوند.
📊 جدول مقایسه تفاوت نبشی و ناودانی
| ویژگیها | نبشی (Angle Bar) | ناودانی (Channel Bar) |
|---|---|---|
| شکل مقطع | L شکل (دو بال عمود بر هم) | U یا C شکل (دو بال موازی یا مایل با یک جان) |
| انواع شکل | بال مساوی و بال نامساوی | ناودانی ساده، مشبک، UPE، UPN |
| انواع تولید | فابریک (نورد گرم) و پرسی (پرسکاری) | فابریک (نورد سرد/گرم) و پرسی |
| ابعاد معمول | ضخامت: ۳–۳۵ میلیمتر طول: ۶–۱۲ متر | ارتفاع جان: ۳۰–۴۰۰ میلیمتر سایز: ۸ تا ۱۶ |
| جنسها | فولاد، گالوانیزه، استیل، آلومینیوم، PVC | فولاد، گالوانیزه، استیل، آلومینیوم |
| کاربردها | اتصال پل به ستون، خرپا، آسانسور، دیوار سبک | ساخت اسکلت ماشین، چارچوب، تیر، پل، قفسه |
| نقش در سازه | اتصالدهنده یا تقویتی | قابساز یا تحملکننده بار |
| نمایش استاندارد | L100×100×10، L300، L40×60×5 | UPN200، UPE300، C شکل |
نتیجهگیری
انتخاب بین نبشی و ناودانی بستگی به نوع پروژه، نوع بارگذاری، شرایط محیطی و نیازهای استحکامی سازه دارد. برای استفاده بهینه از این مقاطع فولادی، توجه به ویژگیها، ابعاد و کاربردهای خاص آنها بسیار مهم است. شما میتوانید برای خرید نبشی و ناودانی با کیفیت و قیمت مناسب، به سایت آهن 666 مراجعه کنید و از مشاوره تخصصی کارشناسان ما بهرهمند شوید.
