میلگرد ممان منفی چیست؟ چگونگی نصب میلگرد ممان منفی
در طراحی سقف‌های تیرچه‌بلوک، با وجود آن‌که تکیه‌گاه‌ها به صورت ساده در نظر گرفته می‌شوند، اما پس از بتن‌ریزی همزمان سقف و تیر، اتصال به شکل گیردار درمی‌آید. این پدیده باعث ایجاد لنگر منفی در بالای تکیه‌گاه شده و منجر به ایجاد پیچش در تیر می‌شود، به‌ویژه در تیرهای کناری. میلگرد ممان منفی به‌منظور مقابله با این لنگر و افزایش استحکام سقف مورد استفاده قرار می‌گیرد.
Thank you for reading this post, don't forget to subscribe!میلگرد ممان منفی چیست؟
تعریف میلگرد ممان منفی
میلگرد ممان منفی یا میلگرد منفی نوعی آرماتور آجدار است که برای تقویت مقاومت خمشی در سقف تیرچه‌بلوک به کار می‌رود. این میلگرد با هدف جبران نیروهای کششی یا کرنشی ناشی از لنگر منفی، در بالای دال بتنی قرار گرفته و شکل آن معمولاً شامل یک خم 90 درجه در یک سر میلگرد است.
چرا از میلگرد ممان منفی استفاده می‌کنیم؟
وظایف میلگرد ممان منفی
- افزایش مقاومت سقف در برابر خیز و ارتعاش
- جلوگیری از ترک‌خوردگی در محل اتصال تیرچه و تیر
- کاهش بار وارده به میلگردهای کششی اصلی
- پیشگیری از گسیختگی کامل سقف در صورت بروز آسیب
مزایای میلگرد ممان منفی
- تضمین ایمنی بیشتر سازه در برابر زلزله و نشست
- ارتقاء طول عمر مفید سازه
- حفظ یکپارچگی سقف در نقاط بحرانی
میلگرد ممان منفی کجا نصب می‌شود؟
محل نصب میلگرد ممان منفی

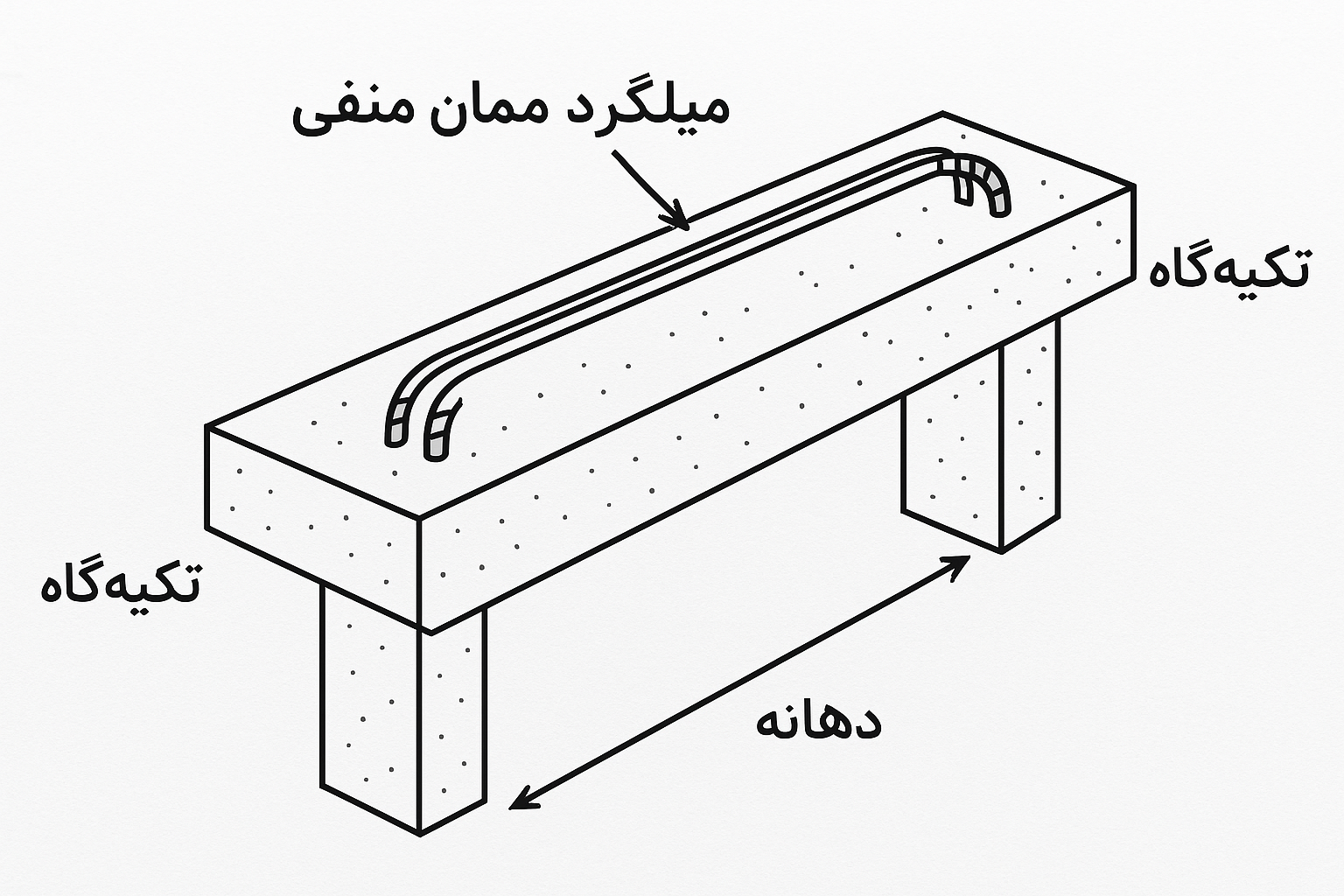

این میلگرد معمولاً در قسمت فوقانی تیرچه‌ها در محل تکیه‌گاه قرار می‌گیرد. در تیرچه‌های کناری، میلگرد ممان منفی با خم 90 درجه به صورت تک‌میلگرد نصب می‌شود، در حالی که در تیرچه‌های میانی می‌توان از یک میلگرد سراسری استفاده کرد.
نحوه نصب میلگرد ممان منفی
مراحل نصب استاندارد میلگرد ممان منفی
- تعیین قطر و طول میلگرد بر اساس دهانه تیرچه و نقشه سازه
- خمکاری استاندارد با زاویه 90 درجه برای تیرچه‌های کناری
- اتصال با سیم آرماتوربندی به میلگرد فوقانی تیرچه، پیش از اجرای میلگرد حرارتی
- توجه به محل دقیق نصب مطابق نقشه مهندسی
نکات اجرایی مهم
- نصب میلگرد منفی باید پیش از اجرای میلگردهای حرارتی انجام شود.
- محل قرارگیری دقیق میلگرد تأثیر مستقیم بر عملکرد سازه دارد.
- از لغزش میلگرد در حین بتن‌ریزی باید جلوگیری شود.
ضوابط و مشخصات میلگرد ممان منفی
پارامترهای اجرایی مهم
| مؤلفه | مشخصات |
|---|---|
| محل نصب | بالای دال بتنی در مجاورت تکیه‌گاه |
| سطح مقطع آرماتور | حداقل 15٪ سطح مقطع میلگرد کششی تیرچه |
| سایز استاندارد | میلگرد ۸، ۱۰، ۱۲ و در برخی موارد ۱۴ |
| طول استاندارد | حداقل 1/5 دهانه تیرچه (20٪ طول دهانه) |
| محاسبات نصب | بر اساس 15٪ لنگر خمشی در تکیه‌گاه |
میلگرد ممان منفی در سازه‌های اسکلت فلزی
در سازه‌های دارای اسکلت فلزی که از سقف تیرچه‌بلوک استفاده می‌کنند، بهره‌گیری از میلگرد ممان منفی الزامی است. این آرماتور از ایجاد لنگر نگاتیو جلوگیری کرده و عملکرد سازه را در برابر نیروهای جانبی مانند زلزله بهبود می‌بخشد.
تفاوت میلگرد ممان منفی با میلگرد ادکا
تفاوت در ضرورت استفاده
- میلگرد ممان منفی: استفاده از آن در تمامی سقف‌های تیرچه‌بلوک الزامی است.
- میلگرد ادکا: فقط در شرایط خاص مانند ضعف برشی در انتهای تیرچه‌ها استفاده می‌شود.
تفاوت در عملکرد
- ممان منفی: مقابله با نیروهای کششی ناشی از لنگر منفی در بالای دال سقف
- ادکا: تأمین ظرفیت برشی در انتهای تیرچه‌ها
تفاوت در قیمت و مصرف
- قیمت هر دو نوع میلگرد بسته به وزن، سایز، عملیات خمکاری و برش‌کاری تعیین می‌شود.
- میلگرد ممان منفی به‌دلیل کاربرد گسترده‌تر، مصرف بیشتری در پروژه‌ها دارد.
نتیجه‌گیری: اهمیت حیاتی میلگرد ممان منفی در پروژه‌های عمرانی
میلگرد ممان منفی یکی از مهم‌ترین عناصر تقویتی در سقف‌های تیرچه‌بلوک محسوب می‌شود که وظیفه مقابله با لنگرهای منفی را برعهده دارد. عدم استفاده از این مقطع فولادی می‌تواند منجر به ترک، خیز و حتی گسیختگی سقف شود. با رعایت ضوابط طراحی و اجرایی، می‌توان ایمنی و دوام سازه را تا حد زیادی افزایش داد.
