تیرچه بلوک؛ مزایا و کاربرد سقف تیرچه بلوک
در صنعت ساختوساز مدرن، یکی از روشهای رایج و مؤثر در اجرای سقف ساختمانها، استفاده از سیستم تیرچه بلوک است. این نوع سقف به دلیل ویژگیهای فنی، اقتصادی و اجرایی، جایگاه ویژهای در پروژههای عمرانی پیدا کرده است. در این مقاله از سایت آهن 666 با نگاهی جامع به معرفی تیرچه بلوک، کاربردها، مزایا، انواع تیرچهها و میلگردهای مصرفی در آن خواهیم پرداخت.
Thank you for reading this post, don't forget to subscribe!تیرچه بلوک چیست؟

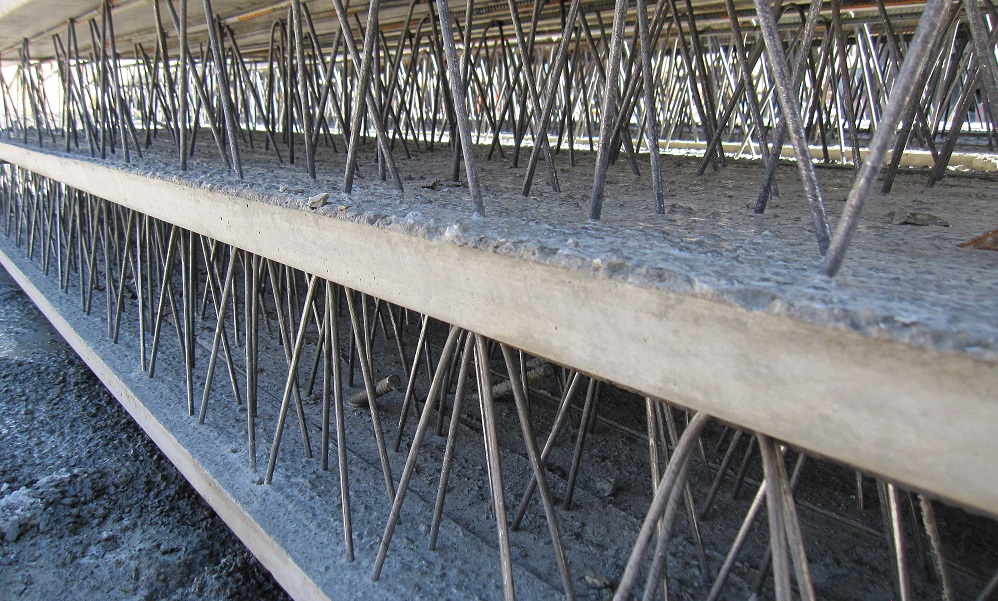

تیرچه بلوک نوعی سیستم سقفسازی با دال یکطرفه است که از ترکیب تیرچههای بتنی یا فلزی و بلوکهای پرکننده (سیمانی، سفالی یا یونولیتی) ساخته میشود. تیرچهها نقش اصلی در تحمل بار و انتقال آن به تیرها و ستونها دارند، در حالی که بلوکها نقش غیرسازهای داشته و صرفاً برای پر کردن فضای بین تیرچهها به کار میروند.
بلوک چیست و چه ویژگیهایی دارد؟
بلوکهای ساختمانی که در سقف تیرچه بلوک به کار میروند، معمولاً ابعادی در حدود ۴۰×۲۰×۲۵ سانتیمتر دارند و از جنس بتن، سفال یا یونولیت هستند. این بلوکها در برابر فشار مقاومت زیادی ندارند، اما وزن سبک آنها موجب کاهش بار مرده سقف میشود.
ویژگیهای فنی بلوکها:
- وزن کم جهت کاهش بار مرده سقف
- مکندگی استاندارد (۱۳ تا ۲۰ درصد) برای جلوگیری از جذب بیش از حد آب ملات
- قابلیت نصب آسان
- عدم نقش سازهای
- استفاده از فوم یا یونولیت نسوز به جای بلوک سیمانی در پروژههای جدید
تاریخچه استفاده از تیرچه بلوک در ایران
استفاده از تیرچه بلوک از حدود ۷۰ سال پیش در دنیا و نزدیک به ۴۰ سال در ایران رواج یافته است. پیش از آن، رایجترین روش اجرای سقف، استفاده از طاق ضربی بود. با پیشرفت دانش مهندسی عمران، روشهای نوین مانند تیرچه بلوک به دلیل سرعت بالا، مقاومت مناسب و صرفهجویی اقتصادی جایگزین روشهای سنتی شدند.
اجزای اصلی سقف تیرچه بلوک
ساختار تیرچه بلوک شامل اجزای زیر است:
- تیرچه (پاشنه بتنی یا فلزی)
- بلوک پرکننده (یونولیتی، سیمانی، سفالی)
- میلگردهای حرارتی و افت
- میلگردهای تقویتی (بالایی، کششی، خرپا)
- بتن پوششی (درجا)
مزایای استفاده از سقف تیرچه بلوک
1. سرعت بالا در اجرا
بلوکها و تیرچهها به صورت پیشساخته آماده میشوند و سرعت نصب آنها نسبت به روشهای سنتی بیشتر است.
2. صرفهجویی اقتصادی
هزینه تولید و اجرای این نوع سقف نسبت به روشهای مشابه پایینتر است. بهویژه استفاده از یونولیت یا سفال سبک باعث کاهش هزینههای حمل و نصب میشود.
3. عایقبندی مناسب
بلوکها نقش موثری در عایق حرارتی و صوتی سقف ایفا میکنند.
4. کاهش بار مرده سقف
جایگزینی بلوکهای سبک به جای بتن حجیم، باعث کاهش بار وارده به اسکلت و فونداسیون میشود.
5. افزایش ایمنی در برابر زلزله
به دلیل کاهش بار مرده و طراحی مهندسیشده، عملکرد بهتری در برابر لرزش دارد.
معرفی انواع سقف تیرچه بلوک
1. سقف با تیرچه بتنی
در این نوع سقف، تیرچهها از بتن و آرماتورهای فولادی تشکیل شدهاند. این نوع تیرچه بهصورت خرپای پیشساخته و با بتن پاشنه اجرا میشود. رایجترین و اقتصادیترین گزینه در پروژههای مسکونی و تجاری است.
2. سقف با تیرچه فلزی (کرومیت)
این نوع تیرچه از پروفیلهای فولادی ساخته شده و به دلیل خودایستایی، نیازی به شمعبندی ندارد. در پروژههایی که سرعت اجرا اهمیت دارد، بسیار پرکاربرد است.
3. تیرچه پیشتنیده
این نوع تیرچه بهصورت کارخانهای و با کشش اولیه میلگردهای داخل بتن ساخته میشود. مقاومت بالا و قابلیت اجرای دهانههای بلند، از مزایای آن است.
4. تیرچه صنعتی
در کارخانه تولید شده و از خرپاهای فولادی با جوش نقطهای ساخته میشود. دقت و کیفیت بالا در تولید، آن را به گزینهای حرفهای در سازههای بزرگ تبدیل کرده است.
انواع میلگرد مصرفی در تیرچه بلوک
🔹 میلگرد خرپا
جهت اتصال اعضای فوقانی و تحتانی تیرچه و افزایش پایداری سازه. معمولاً نمره ۶ یا ۸ و با ارتفاع خرپا تا ۱۶ سانتیمتر.
🔹 میلگرد کششی (کف پا)
در قسمت تحتانی تیرچه استفاده میشود و قطر آن بین ۸ تا ۱۶ میلیمتر است. نقش اصلی در تحمل نیروی کششی را ایفا میکند.
🔹 میلگرد فوقانی
در بالای خرپا نصب میشود تا مقاومت فشاری سقف افزایش یابد. قطر آن بین ۶ تا ۱۲ میلیمتر متغیر است.
تفاوت سقف تیرچه بلوک بتنی و کرومیت
| ویژگیها | سقف بتنی | سقف کرومیت |
|---|---|---|
| نوع تیرچه | پاشنه بتنی با میلگرد | پاشنه فولادی با تسمه |
| نیاز به شمعبندی | دارد | ندارد |
| سرعت اجرا | متوسط | بالا |
| هزینه اجرا | مقرونبهصرفه | نسبتاً گرانتر |
| کاربرد | پروژههای معمولی | پروژههای صنعتی و تجاری |
نکات مهم در اجرای سقف تیرچه بلوک
- دقت در فواصل تیرچهها و ضخامت بتن پوششی
- ترازبندی دقیق سقف قبل از بتنریزی
- استفاده از میلگرد افت و حرارت برای جلوگیری از ترکخوردگی
- رعایت نسبت اختلاط بتن در بتنریزی درجا
- توجه به کنترل کیفیت بلوکها از نظر مقاومت، عدم شکستگی و استاندارد بودن ابعاد
جمعبندی
سقف تیرچه بلوک به عنوان یکی از روشهای کارآمد در ساختوساز، هم از نظر فنی و هم اقتصادی، انتخابی هوشمندانه بهشمار میآید. ترکیب تیرچههای مقاوم با بلوکهای سبک نه تنها اجرای سریع و ایمن سقف را ممکن میسازد، بلکه هزینه تمامشده پروژه را نیز کاهش میدهد. استفاده از این نوع سقف در پروژههای کوچک تا بزرگ، در شرایط مختلف اقلیمی و با نیازهای متنوع کاربردی، گواهی بر کارایی بالای آن است.
