تفاوت خرپا و سازه های فضاکار
در صنعت ساختوساز، استفاده از سازههایی مقاوم و ایمن همواره یکی از اولویتهای اصلی مهندسان عمران بوده است. در این میان، شناخت دقیق تفاوت میان اجزای سازهای، بهویژه خرپا و سازه فضاکار، میتواند نقش مهمی در انتخاب مصالح و طراحی ساختار پروژهها ایفا کند. این مقاله بهصورت تخصصی به معرفی و مقایسه این دو نوع سازه پرکاربرد در پروژههای عمرانی میپردازد.
Thank you for reading this post, don't forget to subscribe!خرپا چیست و چه کاربردی دارد؟

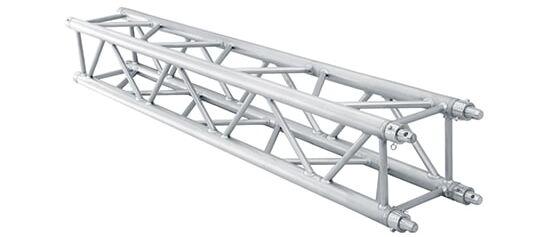

تعریف خرپا (Truss)
خرپا ساختاری مثلثیشکل، صلب و مقاوم است که از اتصال اعضای کششی و فشاری با مقاطع باریک، طراحی میشود. طراحی مثلثی خرپاها باعث توزیع یکنواخت نیروها شده و آنها را به یکی از مقاومترین سیستمهای سازهای تبدیل کرده است.
اجزای اصلی خرپا
- میلگرد بالایی (نشیمن): تحت فشار خمشی قرار دارد.
- میلگرد پایینی: مهمترین عضو تحملکننده کشش.
- زیگزاگها: اعضای مورب برای مقاومت در برابر نیروهای برشی.
روشهای تولید خرپا
- روش دستی: شامل جوشکاری سنتی میلگردها و زیگزاگها؛ احتمال خطای انسانی بالاست.
- روش مکانیزه: تولید خودکار و دقیق با استفاده از ماشینآلات پیشرفته؛ کیفیت بالاتر و استحکام بیشتر.
انواع خرپا
- خرپای ساده: متداول در سازههای سبک و قدیمی.
- خرپای مسطح: همه اعضا در یک صفحه قرار دارند.
- خرپای مرکب: ترکیبی از چند خرپای ساده با استحکام بالا.
سازه فضاکار چیست و چه کاربردی دارد؟
تعریف سازه فضاکار
سازه فضاکار (Space Frame) یک ساختار سهبعدی سبکوزن است که از تکرار اشکال هندسی منظم و معمولاً مثلثی تشکیل شده و بارهای وارده را در چند جهت توزیع میکند. این نوع سازهها بسیار مقاوم، زیبا و مناسب برای پوشش دهانههای وسیع بدون نیاز به ستون میانی هستند.
ویژگیهای سازه فضاکار
- وزن کم و مقاومت بالا
- نصب سریع و اقتصادی
- زیبایی بصری و تنوع طراحی
- مناسب برای سالنهای ورزشی، نمایشگاهی، آمفیتئاتر و فرودگاهها
تاریخچه سازه فضاکار
نخستین شواهد استفاده از سازههای فضاکار به روم باستان و ایران صفویه بازمیگردد. در آن زمان از این سازهها برای پوشش سالنها، قصرها و مساجد استفاده میشد. بعدها در سال 1906، الکساندر گراهام بل نخستین شبکه فضاکار چندلایه را برای پرواز کایتها توسعه داد و از دهه 1950، کاربرد آنها در صنعت ساختوساز بهصورت چشمگیری گسترش یافت.
دستهبندی انواع سازه فضاکار
1. بر اساس مصالح بهکاررفته
- فولادی: مستحکم، جوشپذیر و پرکاربرد
- آلومینیومی: سبک، ضدزنگ و مقاوم در برابر خوردگی
- چوبی: اقتصادی، مناسب برای گنبدها و سازههای موقت
2. بر اساس ساختار هندسی
- شبکه دو لایه: متداولترین نوع با دو صفحه موازی
- شبکه سهلایه: مناسب دهانههای وسیع (مانند ایستگاه قطار تهران)
- سازه چلیکی: منحنی در یک جهت، مناسب سطوح مستطیلی
- سازه گنبدی: انحنای دوطرفه، مقاوم و زیبا
- سازه تاشو: قابل حمل و مونتاژ سریع، مناسب مناطق بحرانی
- سازه پل: ترکیبی از خرپای فضایی برای پلهای مقاوم
3. بر اساس نوع اتصال
- سیستم MERO: با استفاده از گوی فولادی و میلههای رزوهدار
- سیستم NODE: با گرههای آلومینیومی
- اتصالات جوشی: در محل پروژه، نیازمند دقت بالا
- اتصالات پیچ و مهرهای: برای سازههای موقت یا قابل جداسازی
تفاوت خرپا و سازه فضاکار
| فاکتور | خرپا | سازه فضاکار |
|---|---|---|
| نوع ساختار | دوبعدی، مسطح | سهبعدی، فضایی |
| مقاومت | بالا در یک جهت خاص | بالا در چند جهت |
| وزن | سنگینتر به دلیل قطعات محدود | سبکتر به دلیل توزیع یکنواخت نیرو |
| کاربرد | سقفها، تیرها، پلها | سازههای وسیع بدون ستون میانی |
| طراحی | سادهتر، هندسه محدود | پیچیدهتر، تنوع هندسی بیشتر |
| اجرا | سریعتر در پروژههای کوچک | نیازمند محاسبات پیشرفته و تجهیزات تخصصی |
نتیجهگیری نهایی از مقایسه
اگر پروژه شما به دنبال ساختار سبک، مقاوم و زیباشناسانه برای پوشش دهانههای وسیع است، سازههای فضاکار گزینهای مناسب و مدرن به شمار میآیند. اما در پروژههایی که نیاز به انتقال نیروی مستقیم و طراحی ساده وجود دارد، خرپاها میتوانند عملکرد قابل اعتمادی ارائه دهند.
انتخاب بین خرپا و سازه فضاکار، بستگی مستقیم به نوع پروژه، بودجه، شرایط محیطی و نیازهای فنی دارد. در سایت آهن 666 ما امکان تأمین انواع مصالح موردنیاز برای اجرای هر دو سیستم سازهای را فراهم کردهایم.
سوالات متداول
آیا سازه فضاکار بهتر از خرپا است؟
هر دو سیستم مزایا و معایب خود را دارند. انتخاب بین آنها به نوع پروژه بستگی دارد.
آیا سازه فضاکار فقط در سالنهای بزرگ استفاده میشود؟
خیر، در سازههای گنبدی، نمایشگاهها، پلها و حتی معماریهای خاص شهری هم کاربرد دارد.
خرپا مناسب چه پروژههایی است؟
در ساخت سقفهای شیروانی، سولهها، تیرها و پلهای کوچک کاربرد دارد.
