بادبند چیست و انواع آن در ساختمان
یکی از روشهای مؤثر برای مقاومسازی ساختمانها در برابر نیروهای جانبی مانند زلزله، بادهای شدید و طوفان، استفاده از «بادبند» یا مهاربند سازهای است. این سیستم با توزیع متعادل نیروهای وارده به اعضای اصلی سازه، از تخریب کلی و موضعی ساختمان جلوگیری میکند. در این مقاله از سایت آهن 666 به زبان ساده و تخصصی بررسی میکنیم که بادبند چیست، چه انواعی دارد، چطور اجرا میشود و مزایا و معایب آن چیست.
Thank you for reading this post, don't forget to subscribe!تعریف بادبند ساختمان
بادبند (Bracing) به مجموعهای از اعضای قطری یا مورب گفته میشود که برای افزایش پایداری جانبی سازه در برابر نیروهای افقی طراحی میشوند. این نیروها معمولاً بر اثر زلزله، فشار باد یا رانش زمین به ساختمان وارد میشوند.
بادبندها در فضاهایی مثل بین ستونها و تیرها نصب میشوند و اغلب از مقاطع فولادی مانند میلگرد، نبشی، ناودانی یا تیرآهن ساخته میشوند. این سیستم با هدایت نیروها به فونداسیون، از واژگونی، کمانش و ترکهای دیواری جلوگیری میکند.
چرا استفاده از بادبند در ساختمان ضروری است؟
در طراحی سازه، ستونها و تیرها بارهای عمودی را تحمل میکنند؛ اما برای مقابله با بارهای جانبی مانند زلزله، به سیستمهایی نیاز داریم که نیرو را در راستای افقی کنترل کنند. اینجاست که بادبندها وارد عمل میشوند. اهمیت استفاده از بادبند شامل موارد زیر است:
- جلوگیری از تغییر شکل اعضای سازه در طول زمان
- افزایش طول عمر مفید سازه
- توزیع مناسب نیرو و کاهش تمرکز تنش
- مقرونبهصرفهتر بودن نسبت به سیستمهایی مثل دیوار برشی
دستهبندی انواع بادبندها
بادبندها براساس شکل ظاهری و نحوه اتصال به دو دسته کلی تقسیم میشوند:
1. بادبند همگرا (Concentric Bracing)
در این نوع مهاربندی، اعضای قطری مستقیماً به گرههای تیر و ستون متصل میشوند. ویژگیهای اصلی آن:
- هزینه پایینتر
- اجرای سادهتر
- مناسب برای پروژههای متوسط و سبک
- مقاومت مناسب در برابر تنشهای متوسط
انواع رایج بادبند همگرا:

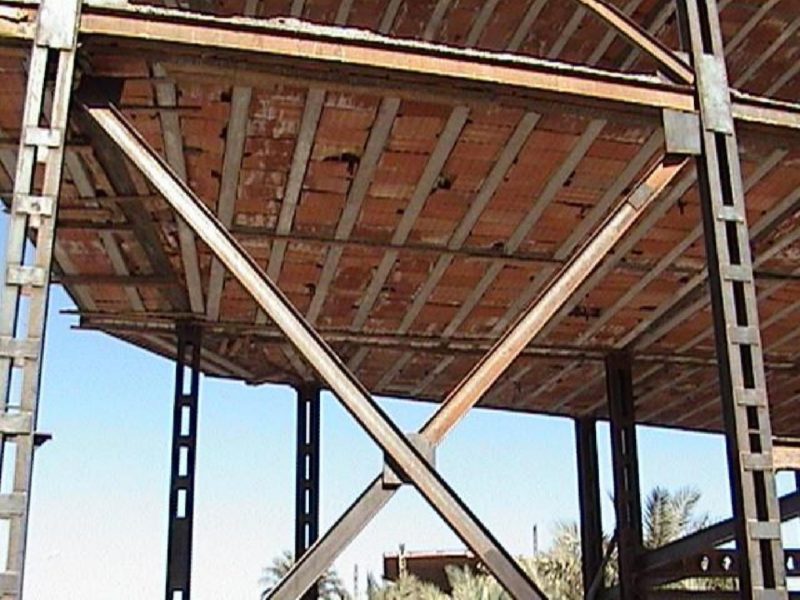

- بادبند ضربدری (X-Bracing): دارای دو عضو قطری متقاطع
- بادبند قطری (Diagonal): فقط یک عضو قطری دارد
- بادبند K شکل: اعضای مورب به وسط ستون متصل میشوند

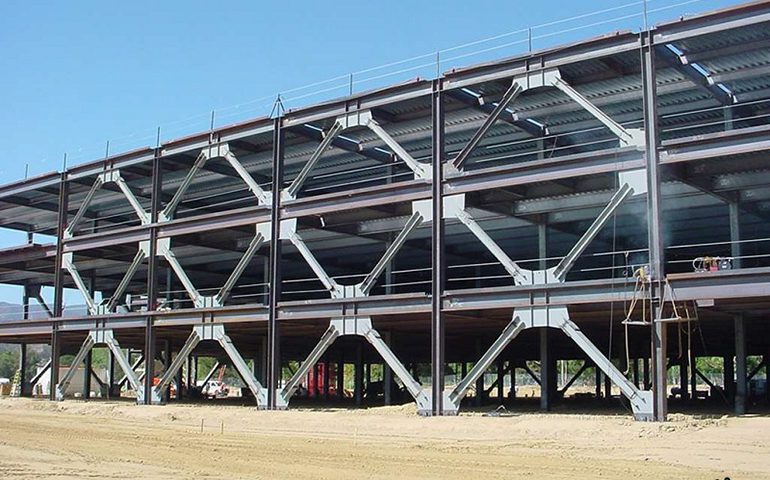

- بادبند V یا ۸ شکل: اعضا از وسط دهانه به ستون متصل میشوند
2. بادبند واگرا یا مرکب (Eccentric Bracing)
در این سیستم، اعضای قطری بهصورت مستقیم به گرهها متصل نمیشوند، بلکه با یک تیر پیوند (Link Beam) از آنها فاصله دارند. این طراحی باعث میشود تیر پیوند انرژی ناشی از زلزله یا فشار جانبی را جذب و مستهلک کند.
انواع رایج بادبند مرکب:
- یک عضو قطری + یک تیر پیوند
- دو عضو قطری + یک تیر پیوند
- دو عضو قطری + دو تیر پیوند
- یک عضو قطری + دو تیر پیوند
این نوع بادبند عملکرد بهتری در برابر زلزله دارد و معمولاً در سازههای خاص یا مناطق لرزهخیز استفاده میشود.
نحوه اجرای بادبندها با مقاطع مختلف
اجرای بادبند با میلگرد
- بیشتر برای سازههای سبک کاربرد دارد
- فقط در برابر کشش مقاوم است
- مراحل کلی:
- مشخص کردن گرهها
- برش میلگرد به طول مناسب
- اتصال میلگرد به گرهها با جوش یا بست مکانیکی
- تست کشش برای اطمینان از عملکرد
اجرای بادبند با ناودانی
- مناسب برای سازههای صنعتی و بزرگ
- مقاوم در برابر کشش و فشار
- ممکن است بهصورت دوبل نصب شوند
- استفاده از گاست پلیت برای اتصال به تیر و ستون
عملکرد سازهای انواع بادبند
| نوع بادبند | مزیت اصلی | عملکرد در برابر زلزله |
|---|---|---|
| همگرا | ساده، اقتصادی، نصب سریع | متوسط |
| واگرا (مرکب) | انعطافپذیر، جذب انرژی لرزهای | بالا |
در بادبندهای مرکب، تیر پیوند مانند فیوز عمل میکند؛ یعنی در زمان لرزش تغییر شکل میدهد و از تخریب سایر اجزای سازه جلوگیری میکند. به همین دلیل، برای پروژههای مهم و دارای اولویت ایمنی بالا توصیه میشود.
کاربردهای مهم بادبند در پروژههای ساختمانی
- افزایش ایمنی در برابر زلزله
- کنترل تنشهای ناشی از باد در برجها و سولهها
- مقاومسازی ساختمانهای قدیمی در بازسازی
- استفاده در سازههای خاص مثل پلها، نیروگاهها و برجهای مخابراتی
- حفظ عملکرد حیاتی ساختمانهایی مانند بیمارستانها و مراکز داده
مزایا و معایب استفاده از بادبند
مزایا:
- اجرای سریعتر و سادهتر نسبت به دیوار برشی
- صرفهجویی در هزینه ساخت
- تقویت رفتار سازه در برابر زلزله و فشار باد
- قابل استفاده در سازههای فولادی و صنعتی
معایب:
- محدودیت در طراحی معماری (مثل اجرای پنجره در دهانهها)
- نیاز به طراحی دقیق محل گرهها و اتصالات
- ممکن است باعث افزایش وزن سازه شود
- بادبندهای همگرا در زلزلههای شدید عملکرد محدودی دارند
نتیجهگیری
بادبند یکی از اجزای مهم در طراحی ایمن ساختمانها در برابر نیروهای جانبی است. انتخاب نوع مناسب بادبند، با توجه به نوع سازه، موقعیت جغرافیایی، ارتفاع ساختمان و نوع کاربرد آن بسیار مهم است. در نهایت، اجرای دقیق، استفاده از مقاطع فولادی مناسب و اتصال اصولی، کلید عملکرد مطلوب بادبند در هنگام وقوع زلزله و حوادث طبیعی خواهد بود.
