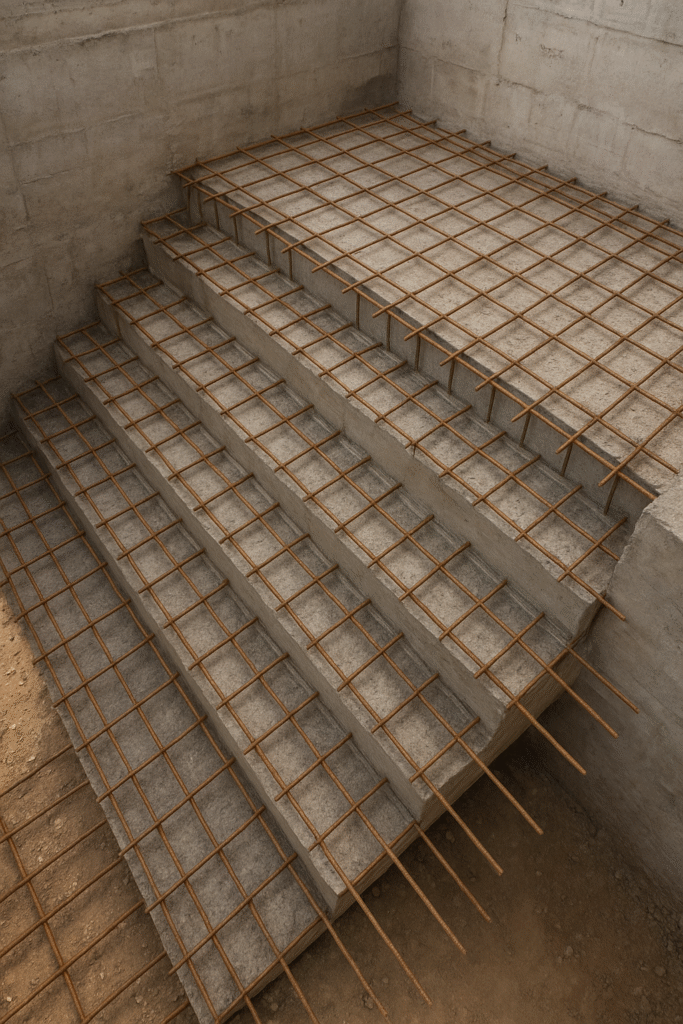

نحوه میلگرد گذاری راه پله
راه پلههای بتنی یکی از اجزای حیاتی در ساختمانهای مدرن هستند که علاوه بر ایجاد دسترسی بین طبقات، نقش مهمی در استحکام و ایمنی کل سازه دارند. میلگردگذاری اصولی راه پله، عاملی کلیدی در افزایش مقاومت در برابر تنشهای کششی و بارهای وارده است. در این مقاله از آهن۶۶۶ به بررسی جامع مراحل میلگردگذاری، انواع میلگردها و نکات اجرایی خواهیم پرداخت تا از بروز اشتباهات رایج در ساخت پلههای بتنی جلوگیری شود.
Thank you for reading this post, don't forget to subscribe!اهمیت میلگردگذاری در راه پله
میلگردگذاری راه پله به معنای طراحی و نصب میلگردها در بخشهای بتنی پله است تا مقاومت آن در برابر بارهای مختلف افزایش یابد. بتن به تنهایی در برابر تنشهای کششی ضعیف است و ممکن است ترک بردارد یا بشکند. میلگردها این تنشها را جذب کرده و به بخشهای دیگر سازه منتقل میکنند، که نتیجه آن افزایش دوام، ایمنی و عمر مفید پله است.
چرا میلگردگذاری علمی ضروری است؟
- تحمل بارهای مرده و زنده ساختمان
- مقاومت در برابر نیروهای ضربهای و لرزش ناشی از تردد
- جلوگیری از ترکخوردگی و شکست سازه
- اتصال ایمن پله به ستونها و سقف
اجزای راه پله بتنی و نقش میلگرد در هر بخش
شناخت دقیق اجزای پله و کارکرد میلگردها در هر بخش، پیشنیاز اجرای صحیح است:
۱. دال پله (تکطرفه و دوطرفه)
دال پله سطحی است که وزن افراد و بارهای مختلف را تحمل میکند.
- دال تکطرفه: بارها به یک سمت منتقل میشوند.
- دال دوطرفه: بارها بین دو سمت توزیع میشوند.
- میلگردها: خمیده یا مستقیم بسته به نوع پله در دال نصب میشوند.
۲. شمشیری (تیر کناری)
تیر بتنی در کنارههای پله که دال بر آن تکیه میکند.
- نقش: تحمل نیروی برشی و انتقال بار به ستونها.
- میلگردگذاری: طولی و خاموتگذاری برای افزایش مقاومت خمشی و برشی.
۳. پاگردها
پاورهای میانی و بالایی بین دو بازوی پله.
- میلگردها: کششی، حرارتی و توزیعی برای حفظ پایداری و یکپارچگی.
۴. اتصال به سقف و ستون
- هدف: جلوگیری از جداشدگی و ترکخوردگی.
- میلگردها: پیوستگی و قلابگذاری مناسب برای انتقال بار.
۵. دیوار جانبی یا جانپناه
- نقش: محافظت از افراد و افزایش ایمنی.
- میلگردها: افقی و عمودی، شامل خاموت و طولی برای مقاومت خمشی و برشی.
انواع میلگرد در راه پله و کاربرد آنها
| نوع میلگرد | کاربرد | قطر معمول (میلیمتر) |
|---|---|---|
| اصلی | تحمل بارهای کششی عمده | ۱۲، ۱۴، ۱۶ |
| توزیعی | توزیع یکنواخت تنش و نگهداشتن میلگرد اصلی | ۸ تا ۱۰ |
| حرارتی | جلوگیری از ترکهای حرارتی | ۸ تا ۱۰ |
| تقویتی | تقویت گوشهها و نقاط تمرکز تنش | مشابه میلگرد اصلی |
| سنجاقی | اتصال میلگردهای طولی و عرضی | ۶ تا ۸ |
| انتظار | اتصال پله به دیوار و دالهای دیگر | ۶ تا ۸ |
اصول کلی میلگردگذاری در دال پله
- جهتگیری میلگردها: اصلی در جهت باربر، توزیعی عمود بر آن.
- حداقل پوشش بتن: ۲ تا ۲.۵ سانتیمتر برای جلوگیری از خوردگی.
- خم و قلابگذاری: خم ۹۰ تا ۱۳۵ درجه در انتهای میلگردها مطابق آییننامه.
- وصلهگذاری: در نواحی کمتنش، طول وصله طبق ضوابط آییننامه.
- تغییر ضخامت دال: میلگردگذاری دقیق در مناطق با ضخامت متغیر.
- کنترل فاصله میلگردها: فاصله میلگرد اصلی ≤ ۲۰–۲۵ سانتیمتر، توزیعی ≤ ۳۰ سانتیمتر.
- میلگردهای انتظار: طول کافی برای اتصال دال به تیر و ستون.
نحوه میلگردگذاری شمشیری پله
شمشیری پله بهعنوان تیر بتنی کناری، بار دال را تحمل میکند و بدون میلگردگذاری مناسب، خطر شکست دارد.
- میلگردهای طولی در جهت بار اصلی نصب میشوند.
- میلگردهای عرضی (خاموتها) برای کنترل برش و یکپارچگی سازه ضروری هستند.
- خم و قلاب میلگردها مطابق آییننامه برای ایجاد گیرایی کافی در بتن اجرا میشود.
نکات کلیدی اجرایی برای میلگردگذاری پله
- استفاده از میلگردهای با کیفیت استاندارد و بدون خوردگی
- رعایت دقیق نقشههای اجرایی و ابعاد پیشنهادی
- کنترل همترازی و فاصله میلگردها پیش از بتنریزی
- اجرای خاموت و قلابها طبق آییننامه برای افزایش دوام
- بررسی محلهای اتصال پله به ستون و سقف قبل از بتنریزی
جمعبندی
میلگردگذاری اصولی و دقیق، ستون فقرات استحکام هر راه پله بتنی است. رعایت ابعاد، فاصله، نوع میلگرد و روش اجرای میلگردگذاری از بروز ترک و شکست جلوگیری میکند و دوام سازه را افزایش میدهد. با استفاده از این راهنمای جامع آهن۶۶۶، میتوانید راه پلهای ایمن و مقاوم داشته باشید که هم استانداردهای مهندسی را رعایت کند و هم طول عمر بالایی داشته باشد.
